Летний период — это «час пик» для главных инженеров и энергетиков. Именно в жару проявляются все ошибки, допущенные при проектировании и монтаже компрессорной станции. Когда температура в цеху или на улице ползет вверх, винтовые компрессоры начинают работать на пределе своих возможностей, что часто приводит к аварийным остановам по перегреву.
В этой статье мы подробно разберем, как правильно организовать пространство вокруг компрессора, почему вентиляция — это не роскошь, а залог выживания техники, и какие специфические требования предъявляют бренды ET и SCR к установке.
В этой статье мы подробно разберем, как правильно организовать пространство вокруг компрессора, почему вентиляция — это не роскошь, а залог выживания техники, и какие специфические требования предъявляют бренды ET и SCR к установке.
ПОЧЕМУ ЛЕТО — ВРАГ КОМПРЕССОРА?
Винтовой компрессор с воздушным охлаждением — это мощный теплогенератор. Почти 100% энергии, потребляемой электродвигателем, превращается в тепло. Если это тепло не отводить, температура в помещении мгновенно превысит критические отметки.
Ключевые термины для понимания процессов:
При повышении температуры окружающего воздуха выше 43°C – 45°C штатные радиаторы компрессоров (даже таких надежных, как SCR или ET) перестают эффективно охлаждать масло. Масло теряет вязкость, что ведет к риску заклинивания винтового блока. Кроме того, производительность падает: каждые 3°C повышения температуры всасываемого воздуха снижают массовую производительность на 1%.
Ключевые термины для понимания процессов:
- Адиабатическое сжатие: процесс повышения давления воздуха, сопровождающийся резким выделением теплоты.
- Термозащита: система датчиков, которая автоматически отключает компрессор, если температура воздушно-масляной смеси на выходе из винтового блока достигает 105°C.
- Конвекция: перенос тепла потоками воздуха. На этом принципе строится вся система вентиляции компрессорной.
При повышении температуры окружающего воздуха выше 43°C – 45°C штатные радиаторы компрессоров (даже таких надежных, как SCR или ET) перестают эффективно охлаждать масло. Масло теряет вязкость, что ведет к риску заклинивания винтового блока. Кроме того, производительность падает: каждые 3°C повышения температуры всасываемого воздуха снижают массовую производительность на 1%.

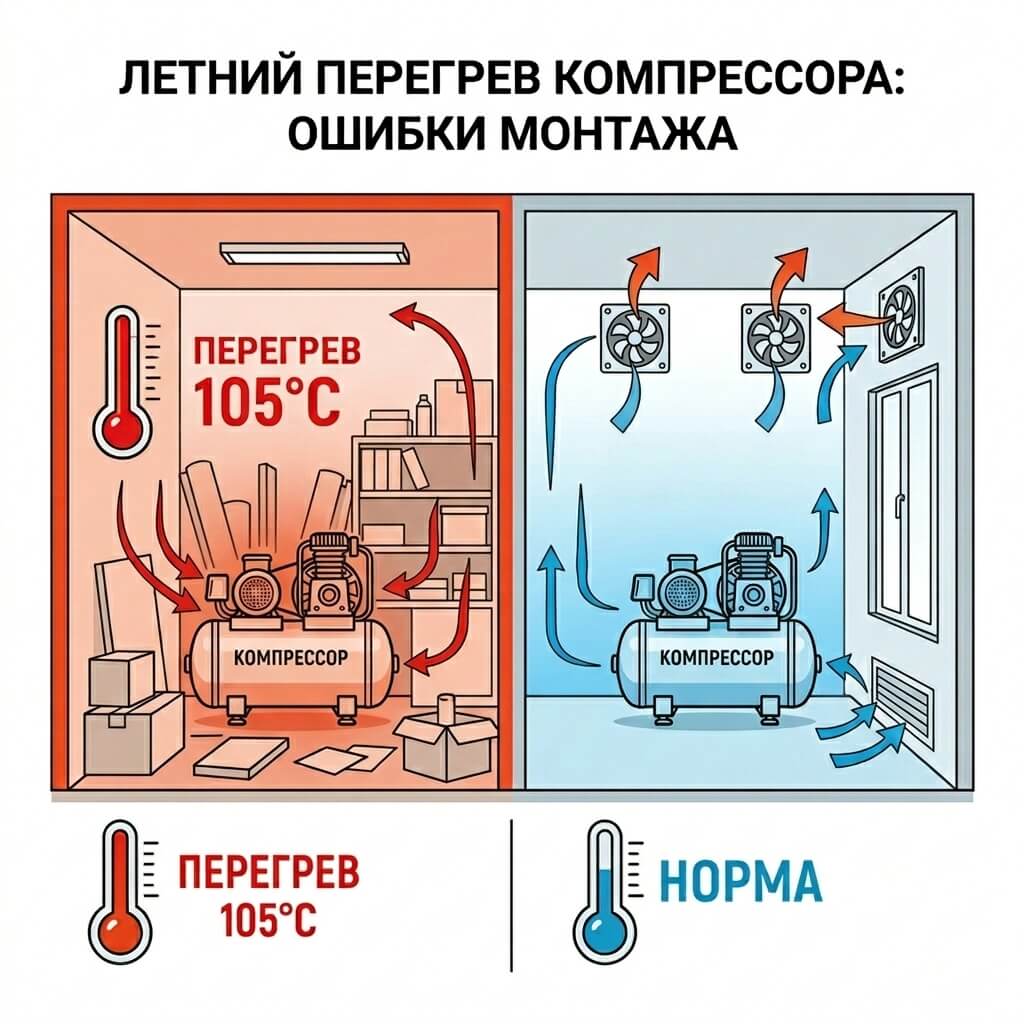

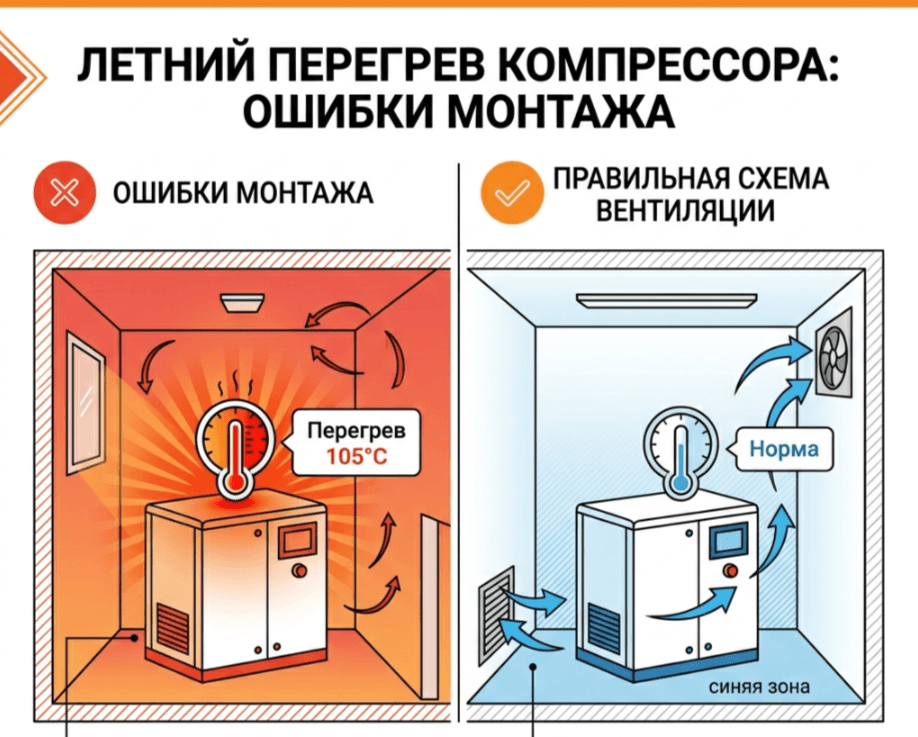

ЗОЛОТЫЕ ПРАВИЛА ВЕНТИЛЯЦИИ: ПРИТОК И ОТВОД
Главная ошибка монтажа — установка компрессора в тесном, глухом помещении без принудительного воздухообмена. Чтобы оборудование не «задыхалось», нужно соблюсти два условия:
1. Правильный приток (Low Intake)
Воздух для охлаждения должен забираться из максимально холодного места.
2. Эффективный вытяжной канал (High Exhaust)
Горячий воздух, выходящий из радиатора компрессора, всегда стремится вверх.
1. Правильный приток (Low Intake)
Воздух для охлаждения должен забираться из максимально холодного места.
- Расположение: Воздухозаборные решетки следует размещать как можно ниже к полу, в идеале — на северной (теневой) стороне здания.
- Скорость потока: Скорость воздуха во входном окне не должна превышать 4 м/с, чтобы не затягивать внутрь капли дождя и крупную пыль.
- Чистота: Нельзя ставить компрессор там, где он может засосать горячие газы от другого оборудования или ядовитые/взрывоопасные пары.
2. Эффективный вытяжной канал (High Exhaust)
Горячий воздух, выходящий из радиатора компрессора, всегда стремится вверх.
- Вытяжка: Вытяжной вентилятор или окно должны располагаться максимально высоко, под потолком.
- Вентиляционные короба: Для мощных моделей (свыше 15 кВт) рекомендуется установка коробов, отводящих горячий воздух прямо на улицу. Это исключает «зацикливание» тепла внутри помещения.
- Важный нюанс: Суммарная мощность приточных и вытяжных вентиляторов должна быть больше, чем объем тепловыделения компрессора.

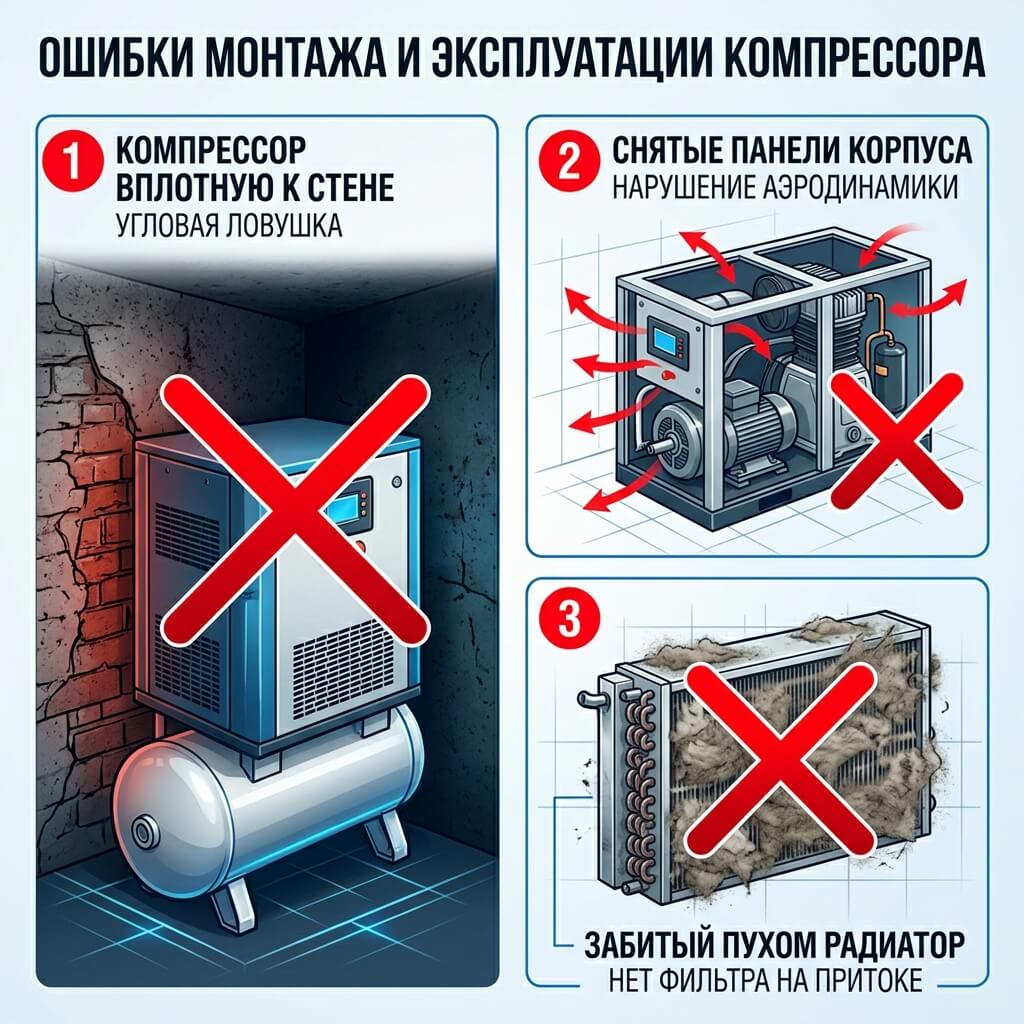

ТИПИЧНЫЕ «УБИЙСТВЕННЫЕ» ОШИБКИ МОНТАЖА
- «Угловая ловушка»: Установка компрессора радиатором вплотную к стене. Это создает зону застоя, и компрессор начинает всасывать свой же горячий воздух.
- Снятие панелей корпуса: Часто при перегреве персонал снимает боковые панели. Это грубейшая ошибка! Корпус компрессора спроектирован как аэродинамическая труба; без панелей поток воздуха от вентилятора рассеивается и не проходит через радиатор.
- Отсутствие фильтрации на притоке: Летом в воздухе много пыли и тополиного пуха. Если приточные окна не закрыты фильтр-сетками, радиатор забивается за неделю, что ведет к моментальному перегреву.
ОБЩИЕ ТРЕБОВАНИЯ К ПОМЕЩЕНИЮ И РАЗМЕЩЕНИЮ
- Выбор места: Компрессор рекомендуется устанавливать в отдельном, просторном и хорошо освещенном помещении.
- Температурный режим: Температура окружающего воздуха должна быть в пределах от +5°С до +40...45°С.
- Чистота воздуха: В помещении не должно быть много пыли, влаги или агрессивных паров.
- Свободное пространство: Для охлаждения и удобства сервиса необходимо обеспечить зазоры: не менее 0,7–1 м до стен и не менее 1–1,2 м до потолка.
Фундамент и основание: Винтовые компрессоры практически не создают вибраций, поэтому не требуют массивных фундаментов. Оборудование должно стоять на ровном, твердом основании.
Электрическое подключение: Напряжение должно строго соответствовать заводской табличке (обычно 380В) с допустимой просадкой не более 5%. Обязательна установка автоматического выключателя, реле контроля фаз и заземления.
Обвязка и пневмомагистраль: Магистрали прокладываются с уклоном 1–2° для слива конденсата. Компрессор подключается через гибкий шланг или виброгасящую вставку.
ЗАКЛЮЧЕНИЕ
Ошибки монтажа обходятся дорого: от простоев производства до дорогостоящего ремонта винтового блока. Главный инженер должен помнить: компрессорная — это «легкие» предприятия. Если им нечем дышать, сердце завода остановится в самый неподходящий момент.
